w66给利老牌BIM-变电站部分
软件介绍
w66给利老牌三维设计软件-变电站部分,是根据电力系统的设计特点,参照国家电网三维设计标准,由三维建模系统、出图管理系统、设备管理系统、项目管理系统、协同设计系统、平台配置系统六大部分组成,分别对电气、土建、水暖、线路等专业提供了快速建模、专业计算、碰撞检查材料统计、标注出图等功能,符合国网公司三维数字交付标准。实现变电站各专业全三维、真三维协同设计,为变电站的设计、施工、运维全生命周期管理提供支撑。
功能模块

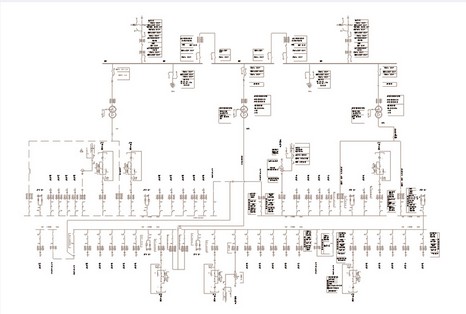

电气主接线设计
无需打开AutoCAD,直接在w66给利老牌BIM设计平台中完成主接线的设计,包括多个进线间隔的设备与出线间隔的设备选择,母线的设计,进出线间隔名称标注,电气设备标注等。并且支持主接线中的设备与三维设备的信息联动。

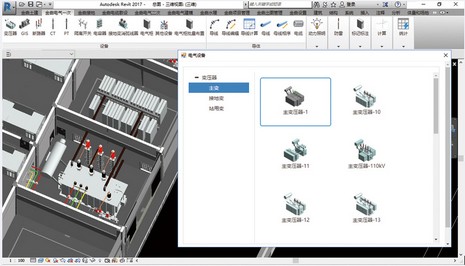

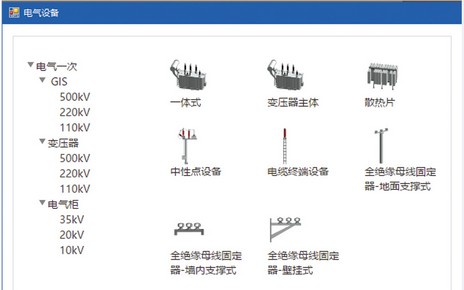

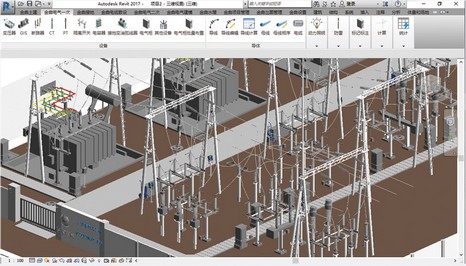

电气设备布置
支持电气三维建模过程中的变压器,GIS,断路器,电流互感器,电压互感器,隔离开关,电容器,接地变消弧线圈等设备的选择与布置,支持电气柜的多排批量布置。
导线连接及力学计算
导线连接w66给利老牌软件提供单根导线及分裂导线的连接功能支持跨线,设备间连线,跳线,引下线,引出线等多种连接类型,并且可以设置不同连接类型所使用的导线类型,线夹类型与绝缘子串类型等。支持对各种工作状态情况下的导线进行力学计算并且生成安装曲线图,计算标准依据《电力工程电气设计手册》第8-4节,导线实用力学计算进行。

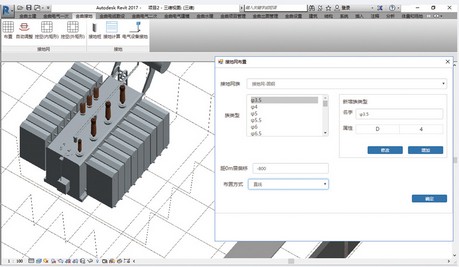

接地
接地网布置自动生成支持多种布置形式,方便快捷,包括直线,弧线,框选范围以及根据围墙进行偏移等。支持不同尺寸的接地圆钢/扁钢,设置不同的埋深等。支持接地网遇到障碍物的自动翻弯,或者挖空。支持对电气设备进行一键接地。系统可进行接地计算,可以调节各种计算参数以校验结果,并且导出接地计算书。

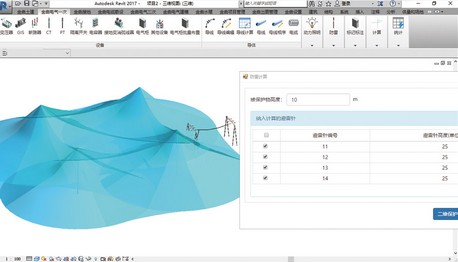

防雷
可自动生成三维保护范围以及二维保护范围,并且可以生成防雷计算表,通过三维保护效果图,可直观清晰的检查被保护区域。支持独立避雷针以及建构筑物避雷针的布置,支持根据避雷针位置以及被保护高度计算(滚球法、折线法)。

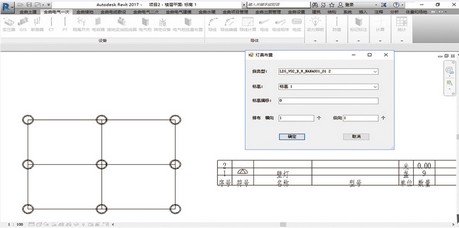

照明
支持单个或者批量的灯具布置,可以选择变电站用到的各种灯具类型并可批量对灯具进行连线。可以根据选择的区域进行灯具的统计并生成照明表。支持照明计算并导出照明计算书。
二次

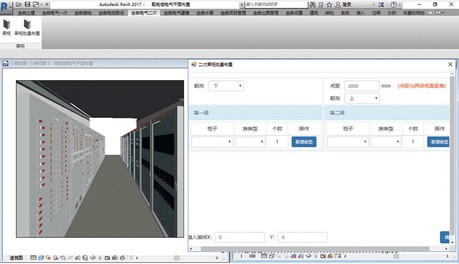

——二次设备布置
对二次设备进行布置,支持各种类型,尺寸的二次屏柜的批量布置,可以设置每排柜子的朝向,排与排之间的间距等功能。
---屏柜---

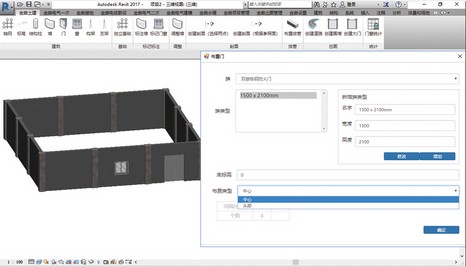

土建
支持土建建模过程中的轴网、标高、门、窗、柱子等的批量创建。 轴网支持任意间隔尺寸的轴网一键创建。标高支持不同高度的标高一键创建。门窗支持根据选择的两个点的中心布置,以及根据选择的起点,进行不同间隔的批量布置。 柱子支持根据框选的轴网的交点进行批量布置。

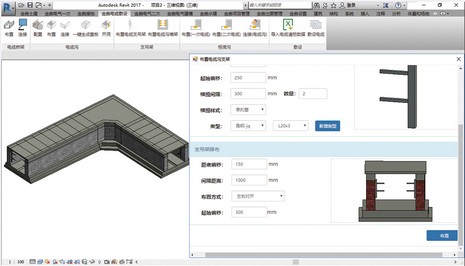

电缆沟
支持不同类型的电缆沟的布置,自动生成转角以及不同电缆沟的连接。支持根据立柱的高度、材料,横臂的长度、间隔、材料以及各个间距等参数一键生成电缆支吊架。支持一键生成电缆沟盖板,以及一键电缆沟开洞。

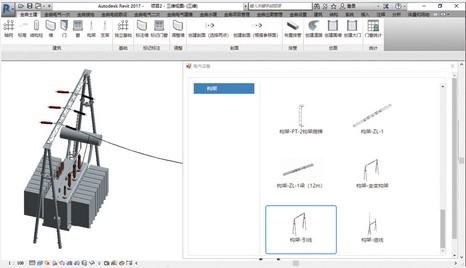

构架
支持户外多种类型构架的布置,同时构架的建模支持参数化构架生成,提高建模效率。
结构软件集成
结构软件以集成PKPM,盈建科等结构软件为主,通过集成可将原软件的数据信息导入本平台中,方便其它专业配合使用。
水暖
水暖专业以设备布置功能为主,支持悬挂式干粉灭火器手持式灭火器以及推车式灭火器等常用灭火器。支持各种消防栓、消防水箱的布置与消防管道的连接及喷头的批量布置。支持风机、风管及空调等暖通设备的布置。

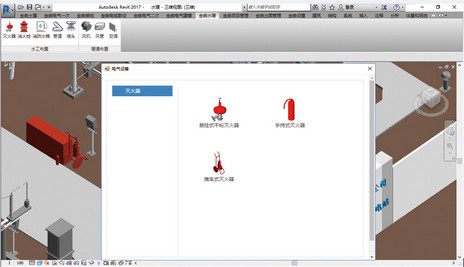

---消防设置---

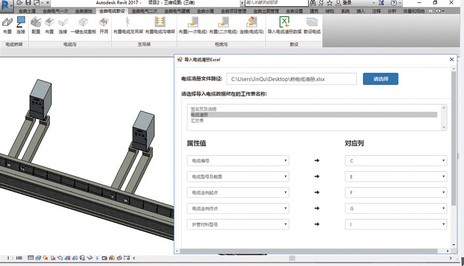

电缆敷设
电缆敷设可实现电缆的自动敷设功能,指定相关层的电缆类型,支持根据导入的电缆清册信息进行电缆敷设,并统计最终的电缆长度。同时软件提供电缆桥接、电缆沟及电缆支吊架的快速布置功能,支持一次柜底沟和二次柜底沟的批量布置,并且可以对连接的电缆沟进行自动开洞,极大的方便设计人员进行三维设计。

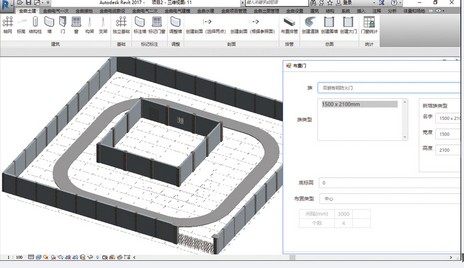

总图
支持根据柱子和墙参数以及轨迹线一步创建围墙。 支持根据道路类型、坡度类型、坡度值以及路面、路基垫层及路牙的尺寸等信息,绘制一条轨迹线来一键生成道路。支持根据多种参数以及选择的大门的起点和终点来生成多种类型的大门,包括伸缩型、平开型及推拉型。
---围墙道路大门---

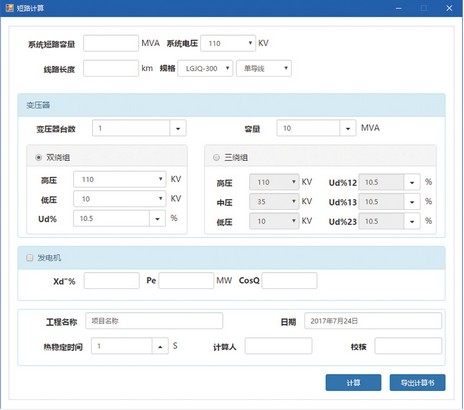

短路电流计算
根据《电力工程电气设计手册》进行短路计算,支持系统容量与电压,线路的长度与材质,变压器的数量、容量、高压、中压、低压及绕组数以及是否有发电机等信息分别计算高压、中压、低压的短路电流周期分量、短路电流全电流最大有效值以及冲击电流等数值。

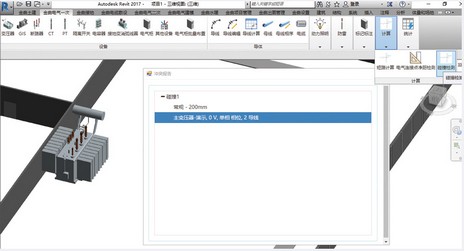

碰撞检查
碰撞检查对提高设计质量,减少设计变更具有很大的作用,w66给利老牌三维设计软件实现可根据专业选择各种模型进行三维碰撞检查,在三维效果中高亮突出显示,便于设计人员一目了然发现错误,同时也可输出碰撞检查报告便于设计人员查看各个碰撞点的具体错误情况。

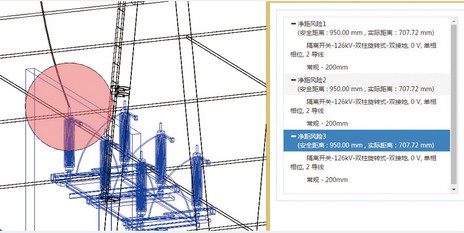

安全净距校验
安全净距校验可通过所有三维设备模型实现自动校验,支持根据《3~110kV高压配电装置设计规范》进行各个设备的带电点校验,不仅可在三维效果中高亮显示错误位置,也可输出检查报告,便于设计人员在报告中查看各个错误位置的具体情况。

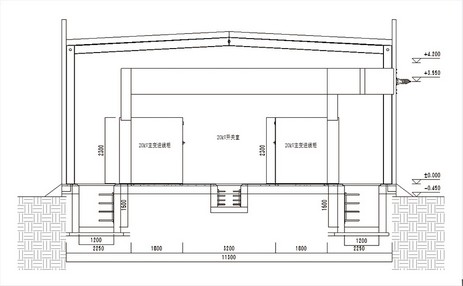

标注出图
三维建模完成后,可向甲方交付三维模型,同时也可交付二维图纸,w66给利老牌三维设计软件支持轴网,门窗以及电气设备的自动标注,实现快速出图并可导出为dwg格式图纸,同时对出图文件转换各种需要的格式,并进行版本管理。也可以结合设计院原有设计管理系统,实现所有出图文件电子签名,无纸化交付。

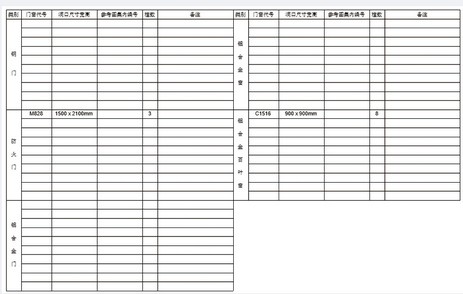

材料统计
通过三维设计,可方便精准的统计设备材料,结合国网物料编码,可生成材料清册。支持门窗表,主变室及主变散热器室、各种电压等级的配电装置室、电容器室、接地变室的材料表,以及照明、动力、通风材料表的自动生成。
设备库管理
w66给利老牌设备库管理提供在设计过程中,各种设备模型的存储、利用、添加、删除管理,对设备的基本信息、属性信息进行维护,可快速对设备的所有属性增加或删除,以满足不同业主对模型信息的需要。

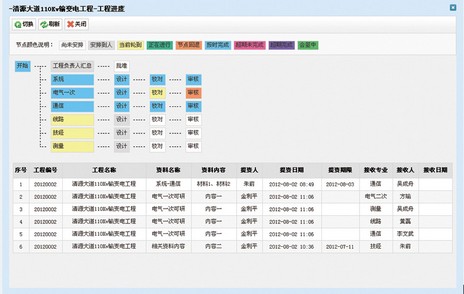

项目管理

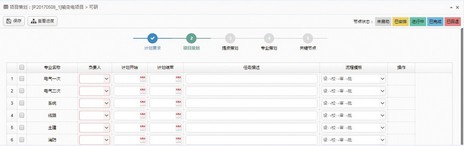

---项目流程---
---工程进度---
---协同设计---
——流程管理
项目管理是对项目的设计周期进行管理,从项目的基本信息录入开始,由项目负责人对该项目进行整体策划,包括校审策划、提资策划,安排各专业设计人员及时间进度,管控项目生产过程。

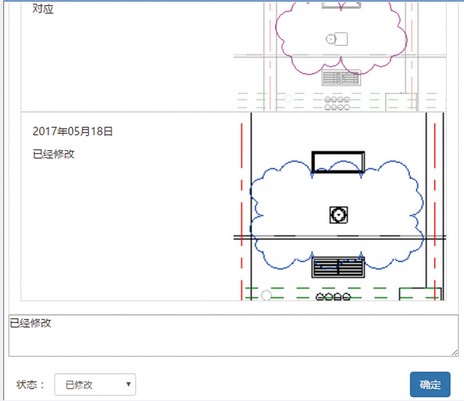

——协同设计
在三维设计过程中,各专业的设计人员可分别离线创建自己的三维设计模型,通过系统服务器统一进行存储、更新管理。项目组各相关专业人员与服务器实时互通,当一个专业的设计文件有更新时,系统通过多种设置模式(主动、被动)提醒相关参与专业获取模型。各专业校审人员可在平台中查看三维模型、添加校审意见、系统自动生成校审单。
——资料互提
w66给利老牌三维设计软件提供资料互提、版本控制、三维提资二维提资的功能。各专业设计人员可依据提资计划或主动提资给相关配合专业,收资专业可对提资资料进行在线反馈,可支持重提、反提、催资、索资操作,同时在提资的同时可自动生成符合ISO贯标要求的互提资料交接单等相关表单。

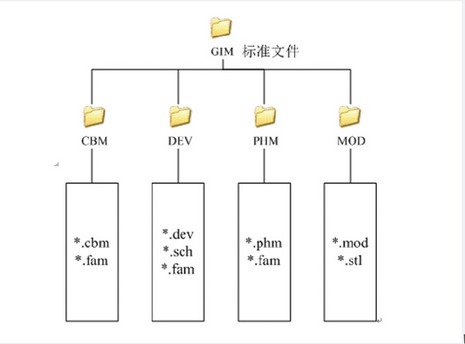

设计移交
——国网GIM基本图元
依据国网GIM标准,所有设备建模必须使用国网规定的基本图元进行建模,w66给利老牌软件此模块支持国网GIM标准中规定的各种基本图元搭建,包括球体、椭球体、长方体、棱台、偏移矩形台、圆柱体、圆台体、偏心圆台体圆环、矩形环、椭圆环、圆形垫片、台型垫片、方形垫片、瓷套、端子板、各式绝缘子串,以及各种槽钢、角钢、工字钢、型钢、钢管等。同时也支持基本图元的扣减、求交、求并等布尔运算,来实现复杂模型的构建。
——国网GIM模型导入
依据国网GIM标准,对符合国网GIM标准的模型进行导入操作,导入后的实体模型含主设备、组件设备、属性信息。
——国网GIM模型移交
依据国网GIM标准,对符合国网GIM标准的模型进行导出移交给相关部门,轻松完成符合国网要求的数字化移交。

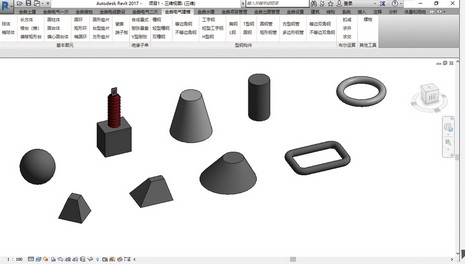

---GIM基本图元界面---
---GIM基本图元界面---
---导入导出GIM界面---
---GIM交付---

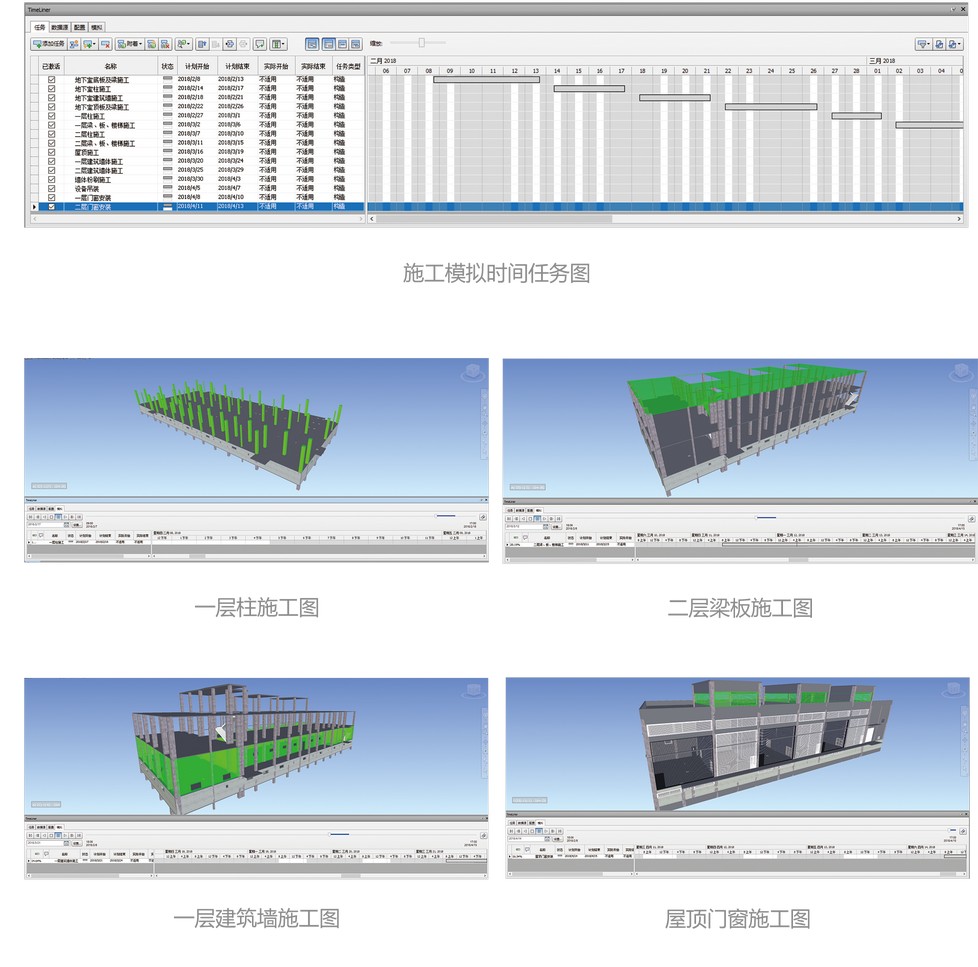

三维4D施工
主要是通过变电站三维信息模型将施工中所需的数据进行收集、采纳、存储,再关联时间维度(即4D)形成三维4D进度管理模型,配合相关的BIM软件对项目进行进度施工模拟,合理制定施工计划、精确掌握施工进程,优化使用施工资源以及科学地进行场地布置,对整个工程的施工进度、资源和质量进行统一管理和控制,以缩短工期,降低成本,提高质量。

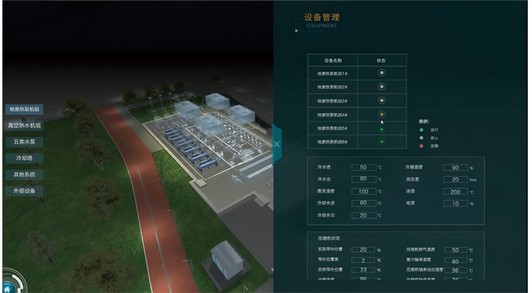

三维运维
为了更大的发挥三维设计的价值,通过变电站三维模型,实现变电站三维立体运维。将整个变电站的设备系统信息、关键影响因素信息、运行数据信息等数据整合到三维模型中统一管理和利用展示并提供运行故障报警、设备信息查询、设备报修及计划性维护等管理功能,同时也可帮助管理者对运行数据进行深度挖掘。

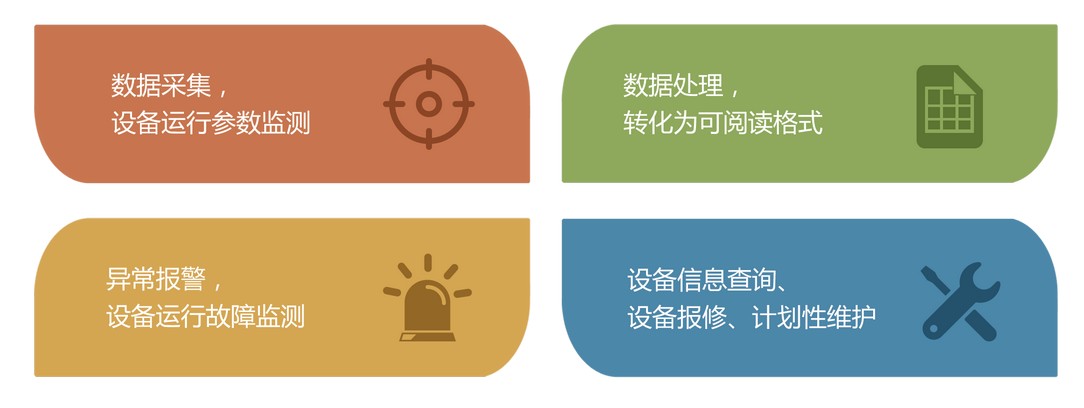

主要功能
主要优点
以视觉管理方式代替以往的二维图形管理,所见即所得。立体展示,在色彩的运用上采用了高亮的对比,对运行状况进行直观了解。可视化完善的表达设备的管理和运营状况,直观,高效
